FSA-Anlagen Montage & Installation: Ablauf, Systeme & Kostenfaktoren

Eine FSA-Anlage (Feststellanlage) ist kein optionales Extra im Brandschutz. Wenn Brandschutztüren oder -tore im Gebäude vorhanden sind, die im Normalbetrieb offengehalten werden müssen, ist die FSA-Anlage genau das System, das dafür sorgt, dass diese Türen im Brandfall automatisch schließen – kontrolliert, zuverlässig und normgerecht.

In der Praxis sehe ich immer wieder dasselbe Muster: Die FSA wird nachträglich „irgendwie“ ergänzt, weil plötzlich klar wird, dass Brandschutztüren nicht einfach mit einem Keil offengehalten werden dürfen. Das Ergebnis: Hektik, unklare Schnittstellen, teure Nachträge und manchmal sogar Probleme bei der Abnahme.

Wenn Sie eine FSA-Anlage montieren oder installieren lassen, ist die gute Nachricht: Der Prozess ist seit Jahrzehnten bewährt und technisch sauber geregelt. Es geht nicht um Hexenwerk, sondern um solides Handwerk plus klare Planung. In diesem Beitrag zeige ich Ihnen den realistischen Ablauf, die wichtigsten Systeme, die echten Kostentreiber und die typischen Fehler – damit Sie die FSA-Anlage einmal richtig machen und danach Ruhe haben.

Was ist eine FSA-Anlage – und wann wird sie wirklich gebraucht?

FSA steht für Feststellanlage. Eine Feststellanlage hält Brandschutztüren oder Brandschutztore im Normalbetrieb offen und schließt sie im Brandfall automatisch. Das klingt einfach, ist aber brandschutztechnisch entscheidend: Brandschutztüren dürfen nicht dauerhaft verkeilt oder blockiert werden, weil sie im Ernstfall ihre Funktion (Rauch- und Feuerbarriere) verlieren würden.

Typische Einsatzbereiche für FSA-Anlagen:

Gewerbliche und öffentliche Gebäude: Türen in Fluren, Treppenhäusern, zwischen Brandabschnitten
Industriegebäude: Tore und Türen in Produktions- und Lagerbereichen
Krankenhäuser, Pflegeheimen, Hotels: Überall dort, wo Verkehrswege offen bleiben müssen, aber Brandschutzanforderungen gelten
Parkhäuser und Tiefgaragen: Brandschutztore, die tagsüber offen stehen sollen

Die Feststellanlage wird immer dann gebraucht, wenn eine Brandschutztür im Alltag offen stehen soll, aber im Brandfall automatisch schließen muss. Das ist keine Frage der Bequemlichkeit, sondern eine Frage der Betriebssicherheit und der rechtlichen Anforderungen.

Welche Normen regeln FSA-Anlagen?

In Deutschland gibt es klare Leitplanken für Planung, Montage und Betrieb von Feststellanlagen:

DIN 14677: Diese Norm behandelt die Feststellanlagen für Feuerschutz- und Rauchschutzabschlüsse. Sie regelt Anforderungen an Aufbau, Funktion, Montage und Betrieb.

DIN 14675: Im Kontext von Brandmeldeanlagen spielt die DIN 14675 eine Rolle, wenn die FSA-Anlage an eine Brandmeldeanlage (BMA) angebunden wird – was häufig der Fall ist.

Landesbauordnungen und Sonderbauverordnungen: Je nach Bundesland und Gebäudeart können zusätzliche Vorgaben bestehen.

Herstellervorgaben: Hersteller wie Dorma, Geze und Hekatron haben eigene technische Dokumentationen und Montageanleitungen, die zwingend zu beachten sind.

Diese Normen sind keine Theorie. Sie sind die Basis dafür, dass Ihre FSA-Anlage im Brandfall funktioniert und dass Sie bei Prüfungen, Abnahmen und im Schadensfall auf der sicheren Seite sind.

FSA-Anlagen Montage: Der realistische Ablauf

Wenn Sie eine FSA-Anlage montieren lassen, läuft das in der Praxis in mehreren Schritten ab. Hier ist der typische Prozess:

1) Bestandsaufnahme und Planung

Bevor überhaupt ein Magnet montiert wird, muss klar sein:

Welche Türen oder Tore sollen festgestellt werden?
Wie ist die bauliche Situation (Türblatt, Zarge, Deckenkonstruktion)?
Gibt es bereits eine Brandmeldeanlage (BMA), an die die FSA angebunden werden soll?
Welche Auslösebedingungen gelten (nur lokal oder zentral über BMA)?
Welche Anforderungen hat der Betreiber (z. B. Handauslösetaster an bestimmten Stellen)?

Diese Planung entscheidet, welche Komponenten gebraucht werden, wie die Verdrahtung läuft und wie das System später betrieben wird. Ohne saubere Planung wird die Montage zum Ratespiel.

2) Auswahl der Komponenten

Eine typische FSA-Anlage besteht aus:

Feststellmagneten: Halten die Tür im Normalbetrieb offen
Rauchmeldern: Erkennen Rauch und lösen die Freigabe der Tür aus
Steuerung/Zentrale: Koordiniert die Auslösung (entweder lokal oder über eine BMA)

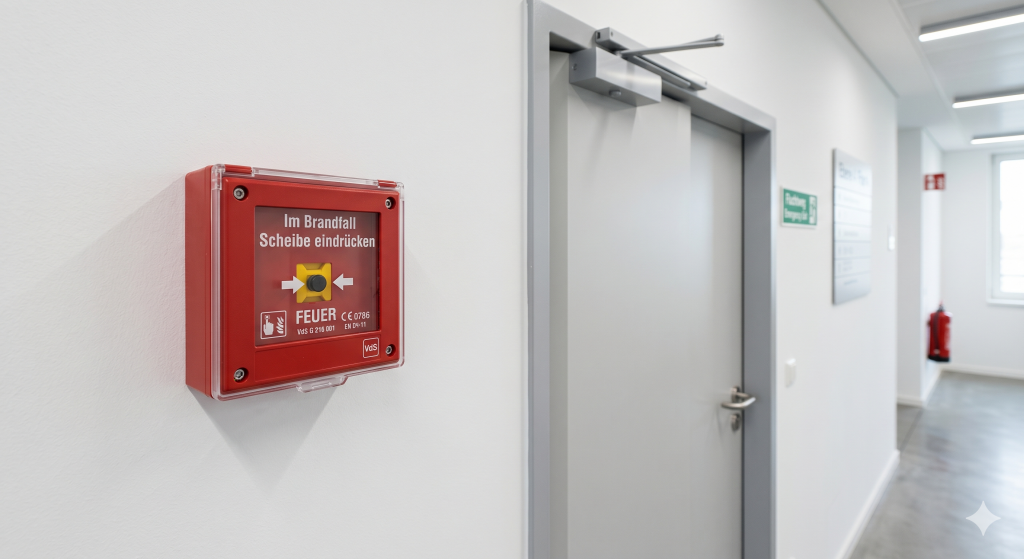

Handauslösetaster: Ermöglichen manuelles Auslösen der Türen
Stromversorgung: Sicherstellung der Funktion auch bei Netzausfall (z. B. über Pufferbatterie)

Je nach System und Hersteller (Dorma, Geze, Hekatron) gibt es unterschiedliche Lösungen. In der Praxis wird häufig auf bewährte Systeme gesetzt, weil diese zertifiziert, verfügbar und gut dokumentiert sind.

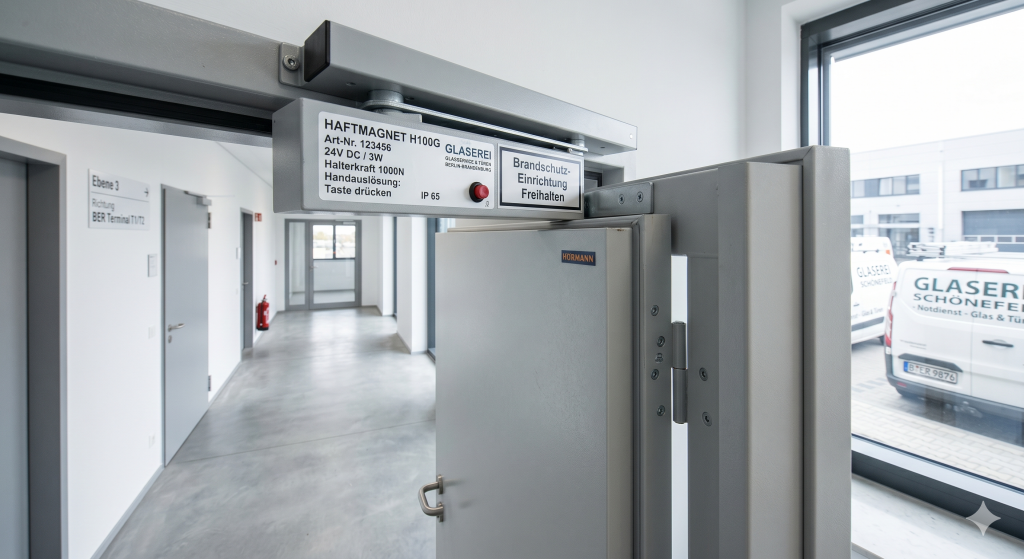

3) Montage der Feststellmagneten

Die Feststellmagneten werden typischerweise an der Türzarge montiert. Das klingt simpel, erfordert aber Präzision:

Die Position muss so gewählt werden, dass die Tür sauber gehalten wird, aber trotzdem problemlos schließen kann.
Die Haltekraft muss zur Tür passen (Gewicht, Größe, Schließverhalten).
Die Montage muss mechanisch sicher sein – ein schlecht befestigter Magnet wird zum Risiko.

Je nach Tür kann auch eine Bodeneinbaulösung gewählt werden, wenn die Zargen-Montage nicht möglich ist.

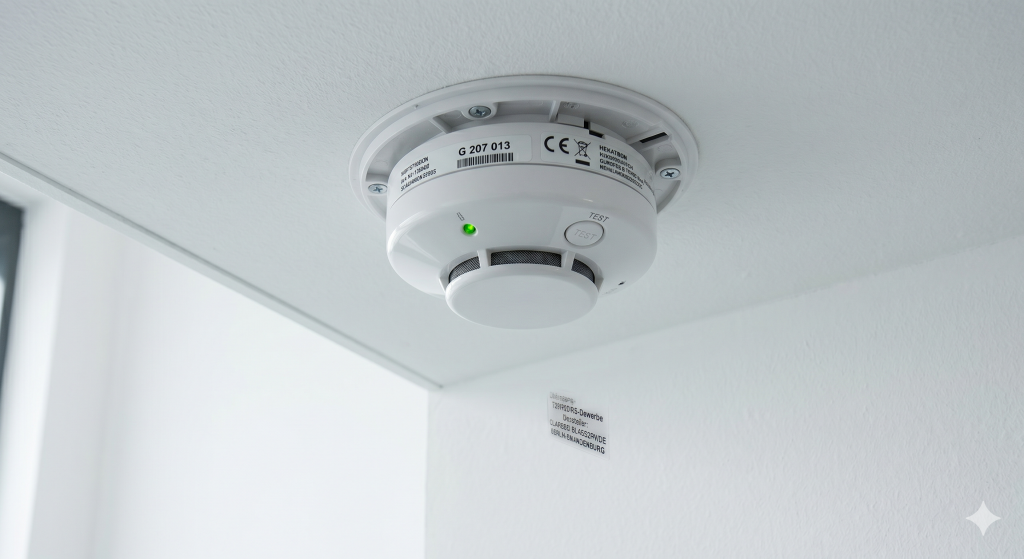

4) Installation der Rauchmelder

Die Rauchmelder werden in der Regel oberhalb der Tür montiert, damit sie frühzeitig Rauch erkennen. Wichtig ist:

Die Melder müssen so positioniert sein, dass sie im Brandfall tatsächlich anschlagen (Luftströmung, Raumhöhe, bauliche Besonderheiten beachten).
Die Melder müssen mit der FSA-Steuerung oder der BMA verbunden werden.
Fehlalarme müssen vermieden werden (z. B. durch geeignete Melder-Typen in Küchen- oder Werkstattnähe).

5) Verdrahtung und Anbindung

Alle Komponenten müssen miteinander verbunden werden. Das umfasst:

Stromversorgung zu den Feststellmagneten
Signalleitungen von den Rauchmeldern zur Steuerung
Handauslösetaster-Leitungen
Anbindung an die Brandmeldeanlage (falls vorhanden)

Diese Verdrahtung muss sauber dokumentiert werden, damit später Wartung, Fehlersuche oder Erweiterungen problemlos möglich sind.

6) Inbetriebnahme und Funktionsprüfung

Nach der Montage wird die FSA-Anlage in Betrieb genommen. Das bedeutet:

Alle Feststellmagneten werden auf korrekte Haltekraft geprüft.
Die Rauchmelder werden getestet (Auslöseverhalten, Signalübertragung).
Die Türen werden auf sauberes Schließverhalten geprüft (keine Verzögerung, kein Klemmen).
Handauslösetaster werden getestet.
Die Dokumentation wird erstellt (Schaltpläne, Melderplan, Betriebsanleitung).

Erst wenn alle Funktionen nachweislich einwandfrei laufen, wird die Anlage an den Betreiber übergeben.

7) Betreiber-Einweisung

Der Betreiber muss wissen:

Wie funktioniert die Anlage?
Wie wird die Anlage zurückgesetzt (nach einem Alarm)?
Welche Wartungspflichten bestehen?
Was ist im Störungsfall zu tun?

Diese Einweisung ist nicht optional. Sie ist Teil der Übergabe und wird dokumentiert.

Wichtige Systeme und Hersteller: Dorma, Geze, Hekatron

In der Praxis dominieren einige etablierte Hersteller den Markt für FSA-Anlagen. Hier ein kurzer Überblick:

Dorma (heute dormakaba)

Dorma bietet ein breites Spektrum an Feststellanlagen, von einfachen Einzel-Lösungen bis zu vernetzten Systemen. Die Systeme sind robust, zertifiziert und in vielen Objekten im Einsatz. Besonders häufig werden Dorma-Lösungen in gewerblichen und öffentlichen Gebäuden eingesetzt.

Geze

Geze ist bekannt für qualitativ hochwertige Tür- und Sicherheitstechnik. Die FSA-Systeme von Geze sind technisch ausgereift und lassen sich gut in bestehende Brandschutzkonzepte integrieren. Geze bietet auch Lösungen für schwere Türen und Tore.

Hekatron

Hekatron ist primär für Brandmeldeanlagen bekannt, bietet aber auch FSA-Komponenten an, die sich nahtlos in die eigene BMA-Technik integrieren lassen. Das ist besonders praktisch, wenn Brandmeldeanlage und Feststellanlage aus einer Hand kommen sollen.

Welches System ist das richtige?

Die Wahl des Systems hängt ab von:

Gebäudeart und Nutzung
Vorhandene Brandmeldeanlage (Kompatibilität)
Anzahl und Art der festzustellenden Türen/Tore
Budget und Wartungskonzept

In der Praxis wird häufig auf das System gesetzt, das der Errichter oder Planer am besten kennt und das für das spezifische Objekt bereits erfolgreich im Einsatz ist.

Kostenfaktoren bei der FSA-Anlagen Installation

Die Kosten für eine FSA-Anlage variieren erheblich. Hier die wichtigsten Treiber:

Anzahl der Türen

Eine einzelne Tür ist schnell ausgestattet. Bei zehn oder zwanzig Türen steigen Materialkosten und Arbeitsaufwand entsprechend.

Systemwahl

Einfache Einzel-Lösungen (Magnet + Rauchmelder + Auslösetaster) sind günstiger als vernetzte Systeme mit zentraler Steuerung und BMA-Anbindung.

Bauliche Situation

Schwierige Montagesituationen (z. B. schwere Tore, Altbau-Zargen, nachträglicher Einbau) erhöhen den Aufwand.

Verdrahtungsaufwand

Je weiter die Komponenten auseinanderliegen und je schwieriger die Leitungswege, desto höher der Installationsaufwand.

Inbetriebnahme und Dokumentation

Eine saubere Inbetriebnahme mit vollständiger Dokumentation kostet Zeit – spart aber später Geld bei Wartung und Fehlersuche.

Anbindung an bestehende BMA

Wenn die FSA-Anlage an eine vorhandene Brandmeldeanlage angebunden werden soll, entstehen zusätzliche Kosten für Schnittstellen, Programmierung und Abnahme.

Merksatz: Wer bei der Installation spart, zahlt später drauf – durch Fehlalarme, Nacharbeiten oder Probleme bei der Abnahme.

Typische Fehler bei der FSA-Anlagen Montage – und wie Sie sie vermeiden

Fehler 1: Falsche Magneten für die Tür gewählt

Ein zu schwacher Magnet hält die Tür nicht sicher. Ein zu starker Magnet kann die Tür beschädigen oder das Schließverhalten beeinträchtigen. Lösung: Haltekraft und Türgewicht vorher sauber abstimmen.

Fehler 2: Rauchmelder falsch positioniert

Melder zu weit weg von der Tür, in Luftzügen oder in Bereichen mit Störquellen (z. B. Dampf, Staub) führen zu Fehlalarmen oder verzögerter Auslösung. Lösung: Melder-Positionierung nach Norm und unter Berücksichtigung der realen Raumnutzung.

Fehler 3: Unklare Schnittstellen zur BMA

Wenn FSA und BMA nicht sauber aufeinander abgestimmt sind, kann es zu Funktionsstörungen kommen. Lösung: Klare Schnittstellendefinition und gemeinsame Inbetriebnahme.

Fehler 4: Fehlende Dokumentation

Ohne Schaltpläne, Melderplan und Betriebsanleitung wird Wartung und Fehlersuche zum Ratespiel. Lösung: Vollständige Dokumentation als Teil der Übergabe.

Fehler 5: Betreiber nicht eingewiesen

Wenn der Betreiber nicht weiß, wie die Anlage funktioniert und wie sie zurückgesetzt wird, entstehen unnötige Störungen und Feuerwehreinsätze. Lösung: Strukturierte Einweisung mit Protokoll.

FSA-Anlagen Wartung: Pflicht, nicht Kür

Eine FSA-Anlage muss regelmäßig gewartet werden. Das ist keine Empfehlung, sondern Pflicht. Die DIN 14677 fordert:

Regelmäßige Funktionsprüfungen (in der Regel halbjährlich oder jährlich, je nach Nutzung und Auflagen)
Sichtprüfung der Komponenten (Magneten, Melder, Taster)
Prüfung der Auslösefunktion (Rauchmelder, Handauslösetaster)
Prüfung des Schließverhaltens der Türen
Dokumentation aller Prüfungen

Ohne regelmäßige Wartung riskieren Sie:

Ausfall der Anlage im Brandfall
Probleme bei behördlichen Prüfungen
Haftungsrisiken im Schadensfall
Versicherungsprobleme

Die gute Nachricht: Eine saubere Installation macht die Wartung einfach und planbar. Eine schlampige Installation macht jede Wartung zum Ärger.

Zusammenspiel FSA-Anlage und Brandmeldeanlage

In vielen Objekten werden FSA-Anlagen direkt an die Brandmeldeanlage (BMA) angebunden. Das hat mehrere Vorteile:

Zentrale Auslösung

Die BMA erkennt den Brand und löst alle Feststellanlagen im betroffenen Bereich (oder im gesamten Gebäude) aus. Das ist schneller und sicherer als lokale Rauchmelder.

Zentrale Überwachung

Störungen an der FSA-Anlage werden direkt an die BMA-Zentrale gemeldet. Das erleichtert Wartung und Fehlersuche.

Dokumentation und Nachweisbarkeit

Alle Auslösungen, Störungen und Wartungen werden zentral dokumentiert. Das ist wichtig für Betreiberpflichten und Abnahmen.

Schnittstellen zu anderen Gewerken

Über die BMA können auch andere Gewerke angesteuert werden (z. B. RWA-Anlagen, Aufzüge, Sprachalarmierung). Die FSA fügt sich nahtlos in dieses Gesamtsystem ein.

Das Zusammenspiel FSA + BMA ist kein Luxus, sondern in vielen Objekten Standard. Es erhöht die Sicherheit, erleichtert den Betrieb und erfüllt die Anforderungen der Normen.

Die häufigsten Fragen zur FSA-Anlagen Montage & Installation

1) Was gehört alles zur FSA-Anlagen Montage?

Zur Montage gehören: Feststellmagneten, Rauchmelder, Handauslösetaster, Steuerung/Zentrale, Verdrahtung, Stromversorgung (inkl. Pufferbatterie), Anbindung an die BMA (falls vorhanden), Inbetriebnahme, Funktionsprüfung und Dokumentation.

2) Wie lange dauert die Installation einer FSA-Anlage?

Das hängt von der Anzahl der Türen, der baulichen Situation und der Systemkomplexität ab. Eine einzelne Tür kann an einem Tag fertig sein. Größere Projekte mit mehreren Türen und BMA-Anbindung dauern entsprechend länger.

3) Kann ich eine FSA-Anlage nachträglich einbauen?

Ja, FSA-Anlagen können nachträglich eingebaut werden. Der Aufwand hängt von der baulichen Situation ab (Leitungswege, Zargen, Deckenkonstruktion). In vielen Fällen ist der nachträgliche Einbau problemlos möglich.

4) Muss die FSA-Anlage an eine Brandmeldeanlage angebunden werden?

Das hängt von den Anforderungen im Objekt ab. In vielen Fällen ist eine Anbindung an die BMA vorgeschrieben oder sinnvoll. In kleineren Objekten können auch autarke FSA-Lösungen mit lokalen Rauchmeldern ausreichend sein.

5) Was kostet eine FSA-Anlage?

Die Kosten hängen von der Anzahl der Türen, der Systemwahl, der baulichen Situation und der Anbindung an andere Gewerke ab. Eine pauschale Aussage ist unseriös. In der Praxis sollten Sie mit Kosten pro Tür rechnen, die je nach Aufwand variieren.

6) Wer darf FSA-Anlagen montieren?

FSA-Anlagen sollten von Fachfirmen montiert werden, die Erfahrung mit Brandschutztechnik haben. Die Montage muss normgerecht erfolgen, und die Dokumentation muss vollständig sein. Viele Versicherer und Behörden fordern zudem Nachweise über Qualifikation und Zertifizierung.

7) Wie oft muss eine FSA-Anlage gewartet werden?

Die DIN 14677 fordert regelmäßige Wartungen. In der Praxis sind halbjährliche oder jährliche Wartungen üblich, je nach Nutzung und Auflagen. Die genauen Intervalle sollten mit dem Errichter und den Behörden abgestimmt werden.

8) Was passiert, wenn die FSA-Anlage auslöst?

Die Feststellmagneten werden stromlos geschaltet, und die Türen schließen selbstständig. Nach einem Alarm muss die Anlage zurückgesetzt werden – entweder lokal (bei autarken Systemen) oder zentral über die BMA.

9) Kann ich eine FSA-Anlage selbst zurücksetzen?

Ja, in der Regel kann der Betreiber die Anlage selbst zurücksetzen. Dafür ist eine Einweisung notwendig, und es sollte eine klare Betriebsanleitung vorliegen.

10) Was ist bei der Abnahme einer FSA-Anlage zu beachten?

Die Abnahme umfasst: Funktionsprüfung aller Komponenten, Prüfung des Schließverhaltens, Dokumentationsprüfung, Einweisung des Betreibers. Je nach Objekt können auch Behörden, Versicherer oder Sachverständige bei der Abnahme beteiligt sein.

Fazit: FSA-Anlagen Montage ist Handwerk plus Planung

Eine FSA-Anlage zu montieren ist kein Hexenwerk. Es ist solides Handwerk, saubere Planung und Einhaltung bewährter Normen. Wer das traditionell macht – erst planen, dann montieren, dann prüfen, dann betreiben – gewinnt: mehr Sicherheit, weniger Ärger, planbare Kosten.

Die typischen Probleme entstehen nicht durch die Technik. Sie entstehen durch hektische Entscheidungen, unklare Schnittstellen und fehlende Dokumentation. Genau deshalb lohnt es sich, von Anfang an sauber zu arbeiten.

Wenn Sie eine FSA-Anlage montieren oder installieren lassen wollen, sollten Sie auf drei Dinge achten:

Saubere Planung: Welche Türen, welche Systeme, welche Schnittstellen?
Erfahrener Errichter: Jemand, der FSA-Anlagen schon x-mal gemacht hat und die Normen kennt.
Vollständige Dokumentation: Schaltpläne, Melderplan, Betriebsanleitung, Wartungsvertrag.

Dann haben Sie eine FSA-Anlage, die im Brandfall funktioniert – und die im Alltag keine Probleme macht.
